汽机体例的装备除了汽轮机外即是各样泵（给水泵、凝固水泵、轮回水泵、真空泵、润滑油泵、EH油泵等）、各样加热冷凝器（上下加、除氧器、凝汽器等）。so~咱们来聊一聊合于给水泵的极少事。

　　电厂中应用的重要有电动给水泵和汽动给水泵。电动给水泵是通过厂用电发动电机转动，从而发动给水泵的转动将给水送到汽锅侧。汽动给水泵是由汽轮机抽气驱动小汽轮机从而驱动给水泵。平常电厂内装配2台100%负荷的电动给水泵（一运一备）或者2台50%的汽动给水泵（运转）和1台30%电动给水泵（备用），以此满意电厂负荷需求。

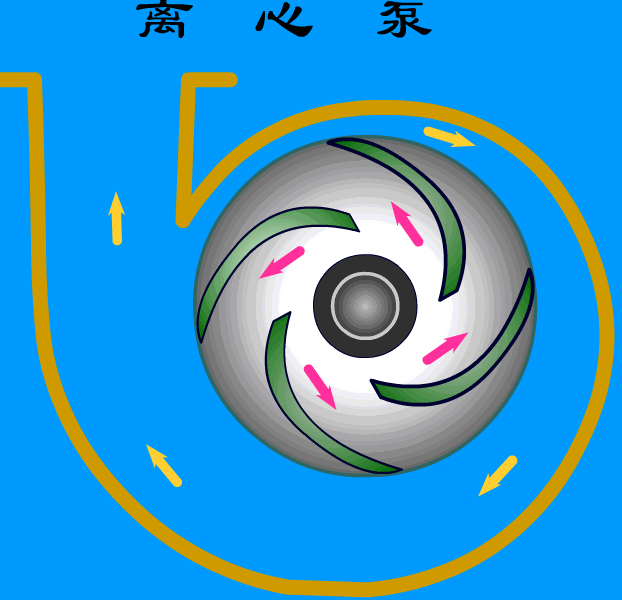

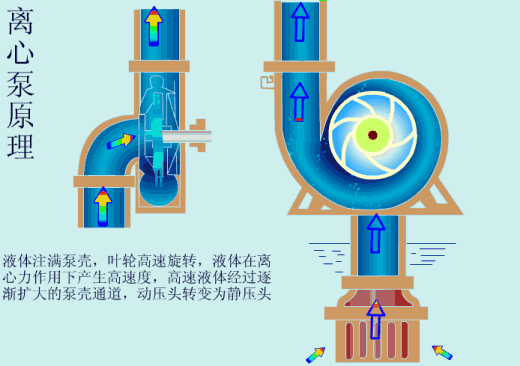

　　给水泵依照泵的事业道理属于离心泵，离心泵重要通过水泵叶轮中的叶片转动，对个中的流体做功使其正在惯性离心力的效率下，从核心流向边沿，形成很高的流速和压力流出叶轮进入泵壳从而举办给水。

　　电动给水泵除了泵体和电机，另一个较量要紧的安装即是液力耦合器，说白了，也即是联轴器，用来连合电机与给水泵通报能量，只可是通过液体（润滑油）举动传动介质，可能举办无级变速。

　　液力耦合重视要由泵轮、涡轮、盘旋内套、勺管等部件构成。泵轮与涡轮具有肖似的形态、肖似的有用直径，为了避免共振，叶片数分别，平常相差1~4片。

　　液力耦合器的传动重要通过泵轮和涡轮的互相效率来举办。泵轮装配正在输入轴上，涡轮装正在输出轴上。

　　原动机（电机）以肯定的速率发动泵轮盘旋，泵轮内的事业油正在叶片的驱动下，从切近轴心处流向泵轮的外周处，正在活动的流程中，事业油从泵轮处得回能量，事业油正在泵轮的出口处沿着绝对速率的目标冲入涡轮。冲入涡轮的事业油，起首效率正在外周的叶片，发动涡轮的盘旋，然后逐渐从涡轮出口处流出，又从新进入泵轮，由此不竭轮回。

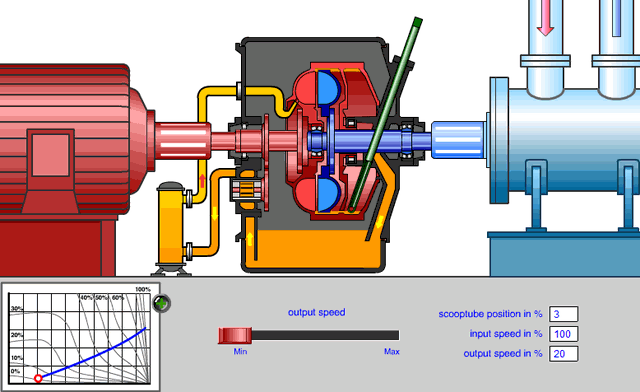

　　传说中的无级变速是怎样告竣的呢，有一个奇妙的安装是勺管，运转职员通过正在DCS中调度勺管的开度就可能变动给水泵的转速，从而变动给水量。变动勺管的开度，最终方针是变动液力耦合器内的事业油流量，从而变动传动的力矩和滑差（泵轮与涡轮的转速差），最终依照工况的央求驱动电动给水泵。当勺管深到事业腔最底部时（0%的地位），事业腔的事业油起码，这时的输出速率最低。当勺管移出（100%的地位），腔内的事业油最众，这时的输出速率最大。

　　1践诺器 2凸轮 3勺管 4定位油缸 5驾御阀 6驾御阀芯 7驾御导向套 8 勺管地位 9腔1 10腔2

　　事业油通过流量驾御阀进入耦合器，因为耦合器盘旋时离心力的效率，正在事业腔内酿成油环。勺管的地位断定了事业腔内油环的厚度。勺管将事业油直接输送到冷油器举办冷却，冷却后再通过流量驾御阀回到耦合器。

　　践诺器向输出速率最大（100%）目标驾御凸轮，驾御阀芯向勺管目标挪动驾御油进入油缸的腔体1，活塞发动勺管向100%的目标挪动，事业油泵向事业油途供油，驾御导向套沿着勺管的斜槽挪动，当勺管抵达100%地位时将驾御油合掉。

　　液力耦合器事业时，泵轮与涡轮酿成的轮回圆内大一面是事业油（另有一点氛围）。因为能量通报流程中滑差的存正在，因而事业油会有温度的上升（因而需求冷油器的存正在）。正在速比i=0.666（输出端与输入端的转速比）时，液力耦合器的功率亏损很大，油温最高。而因为油温的升高，氛围受热膨胀，有大概使泵轮和涡轮爆炸损坏。为此，正在盘旋内套上装有易熔塞，当玄幻圆内油温升高至160℃时，易熔塞熔化，轮回圆内的事业油连同氛围一块从熔塞孔排出，涡轮停顿转动。正在寻常事业时，油泵供油给液力耦合器，勺管不竭排油至冷油器，so~不出无意的情景下是不会让你看到易熔塞熔化的景色的。

　　给水泵运转时，当入口压力低于或等于眼前温度下的汽化压力时，液体便会发作汽化，导致水中含有气泡，水泵不竭增压流程中，气泡会由于凝固而离散，气泡内的灵活气体认对叶轮叶片形成障碍，并对金属形成化学腐化。而边缘的水正在很高的速率下冲向历来气泡的空间，酿成高频的片面水击。这种水击会对泵的金属轮廓形成再三的障碍，会形成金属的疲困从而酿成金属剥蚀。

　　汽蚀除了对金属装备（叶轮等）形成损坏外，还将低落泵的扬程和功用，还将形成振动和噪声乃至共振。以是需正在运转中避免汽蚀的发作。因而正在电厂中为了提防汽蚀的发作，平常都装有前置泵（普及压力）、给水流量正在轮回（提防负荷低时展现水温升高而汽化）。

　　汽动给水泵通过小汽轮机的负荷来调度给水泵转速从而调度给水流量，可为电厂节省很大一一面的厂用电，从而普及经济效益。对付小机组来说撙节的厂用电不如这一面抽汽做功功用高，仍是电动给水泵较量划算。
